Scale retrattili terrazzo 70×130 Pantografo
Le scale retrattili terrazzo 70×130 pantografo sono adatte a un foro solaio per la copertura di 70 x 130 e locali sino a 300 cm di altezza. La lunghezza da 130 cm permette l’installazione di gradini in aggiunta e la struttura a pantografo può raggiungere i 350 cm massimi. Le scale retrattili 70×130 da esterno con la struttura a pantografo in acciaio sono una soluzione ideale per chi ha la necessità di utilizzare tetti piani o coperture per impianti e simili.
La scala retrattile per copertura offre la possibiltà di accedere a terrazzi e coperture piane dall’interno dellìabitazione realizzando una semplice botola sul soffitto. La scala retrattile per terrazzo in qui vendita è adatta a vani con altezza di 300 cm. Il prodotto offere un’ampia gamma di altezze disponibili e indicativamente possono essere indicate in 225 250 275 300 325 350 cm ed intermedie grazie alla modularià della sua struttura retrattile a pantografo.
Sono molti i fattori che incidono sulla posssibile realizzazione e produzione delle scale retrattili da esterno.
Vi pregiamo contattatte l’ufficio tecnico al nr 049 900 00 99 dove troverete personale competente che saprà illistravi tutti gli aspetti del vostro caso.
Scale retrattili da esterno terrazzo 70×130
Al variare della misura dell’altezza della scala retrattile terrazzo per esterno potrebbe essere obbligatorio aggiornare le misure della sua botola e o la tipologia di struttura utilizzata. Questa scala a botola per terrazzo esterno è progettata per essere comoda, sicura e di facile utilizzo.
Per questa ragione è fondamentale parametrare il foro necessario, l’altezza da superare, lo spessore totale solaio+isolamento ecc.
Ha la funzione a scomparsa e quando non serve è chiusa nel vuoto compreso fra il soffitto delle stanza e la terrazza esterna superiore offrendo il vantaggio di non creare ingombro nei locali sottostanti.
La scala retrattile per terrazzo è raccolta nelo suo contenitore, o in alternativa, nello spazio vuoto ricavato dal foro sulla struttura portante.
In questo piccolo spazio si posizionano tutti i componeneti della scala retrattili per le coperture.
Sulla parte esterna della copertura verrà posizionato solo l’elemento che ha il compito di proteggere la scala e l’interno dell’abitazione, dalle inmtemperie dell’ambiente esterno, che chiamiamo sistema tetto a tenuta stagna o ermetico.
La larghezza dei gradini delle scale retrattili per la coperture varia in base alle dimensioni nominali del foro disponibile sulla soletta di copertura. Nell’ottica di offrire una scala retrattile per copertura funzionale, consigliamo come larghezza minima, la larghezza di 60 cm, ove posizionamo gradini da 10 x 25.
Se diversamente, disponiamo di larghezze maggiori di 68 cm passiamo alla versione gradino pacco scala largo con gradini da 35 cm e profondi 10 cm.
I gradini delle scale retrattili per coperura vengono prodotti in acciaio stampato dello spessore di 15/10 e forniti con rilievi antiscivolo , con una forma arcata, e permettono un comodo accesso alla copertura.

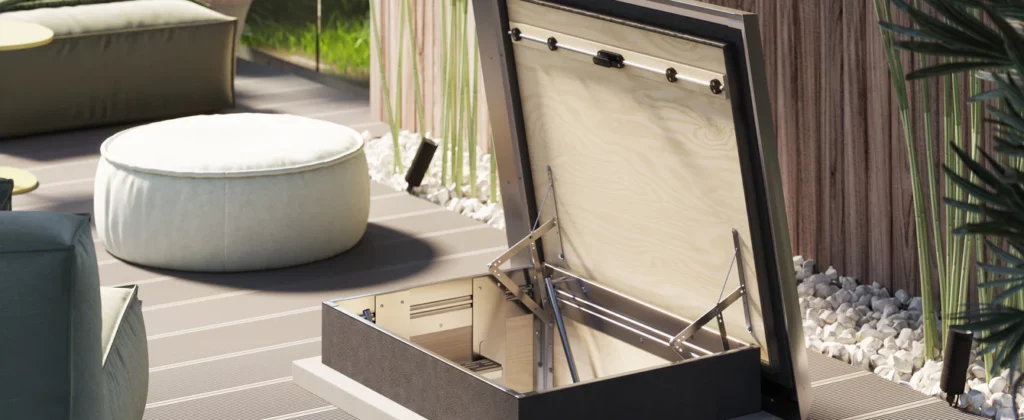

A corredo della scala retrattile per esterni trovate un lemento esterno in acciaio zincato che chiamiamo coperchio.
Il coperchio esterno che, posto all’esterno del fabbricato, è li componente delle scale retrattili da esterno che assicura la protezione agli agenti esterni e dona una lunga durata della scala retrattile ripranadola dalla pioggia e dalla neve.
Il riparo della scala retrattile per copertura viene realizzato con lamiera zincata abbinata ad un pannello in multistrato di supporto,
L’antone viene incernierato da lato lungo della scala retrattile e corredato dalla guarnizione perimetrale e la dalla serratura a cremonese di sicurezza.
Oltre a questi accessori, il coperchio esterno a tenuta ermetica , è fornito di un sistema di sollevamento facilitato così da aiutare e supportare e semplificare il sollevamento laterale.
Il sistema di uscita in copertura va poi impermeabilizzato con il resto delle guaine della terrazza.
Nella fare di produzione il contenitore di multistrato viene maggiorato nello spessore rialzandolo di cira 15 cm rispetto la adimensione del solaio. Questa maggiorazione ne assicura la tenuta ermetica e permette il raccordo con guaine a caldo bituminose.
Scale retrattili da esterno o per copertura e uscita tetto esterna a risparmio energetico e termo isolate

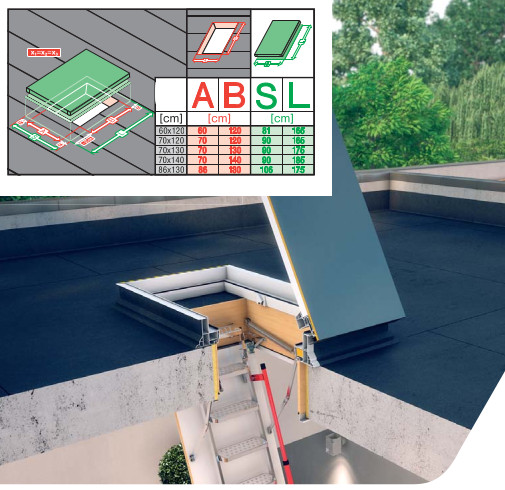

Disponiamo di una gamma uscite tetto termo isolate che offrono alte prestazioni energetiche studiate e realizate appositamente per l’accesso a coperture o terrazze.
Sono uscite in copertura innovative nuova generazione adatte alle uscite tetto per esterno installati in ambienti riscaldati. Affiancano ma non sostituisonoe il modello classico e tradizionale proposto qui in vendita.
Per questa tipologia vi preghiamo di contattare il nostro ufficio tecnico al numero 049 900 00 99 e chiedere tutte le informazioni necessarie.
La scala retrattile per terrazzo e da esterno dettagli prodotto
Chiusura esterna tradizionale
Vista la necessità di proteggere le scale retrattili per esterno dalle intemperie in copertura viene installato sul telaio della scala retrattile un coperchio esterno in acciaio zincato da 10/10 e abbinato a un pannello di multistrato (spessore 15 mm).
La patre esterna di lattoneria in lamiera zincata viene maggiorata di circa 8 cm rispetto alle dimensioni delle scale reatrttili. Questo sbordo offre la possibilità di realizzare un isolamneto perimetrale esterno di 6 cm che migliora le qualità termiche e acistiche della scala retrattile per copertura.
Con la nostra metodologia otteniamo una scala per coperure facili da installare, versatili come dimensioni e di lunga durata.
Come indicato in precedenza, nel caso si volesse avere un prodotto ancora più performante dal punto di vista energetico possiamo installare il nuovo sistema di uscita tetto in PVC multicamera.

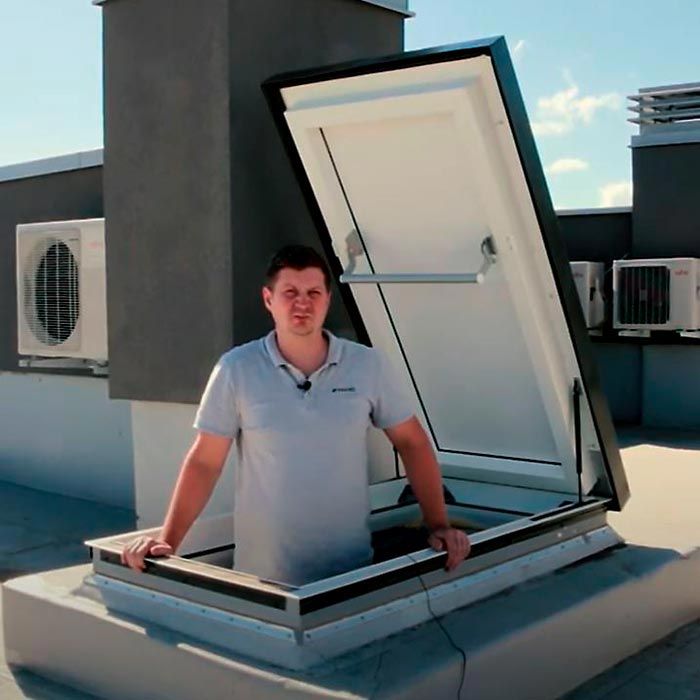

Uscita per tetti termo isolata in PCV
Restiamo a disposizione per ogni informazione. Il nostro ufficio tecnico risponde al numero 049 900 00 99 o potete inviare una mail tramite il modulo dei conttati del sito.

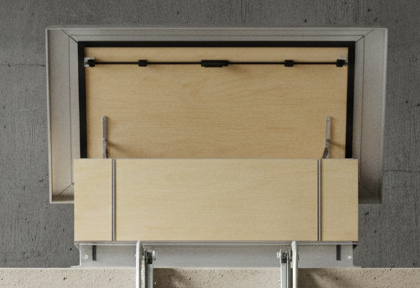

Pannello e contenitore della retrattile coibentata
Il pannello botola che chiude, dal alto interno, la scala retrattile per esterno da copertura è prodotto in Pioppo.
Il multistrato di Pioppo assicura leggerezza e stabilità a tutta la scala retrattile. Le sue caratteristiche permettono la produzione del contenitore monoblocco che, a sua volta, ne fa la scala per terazzo per eccelenza.

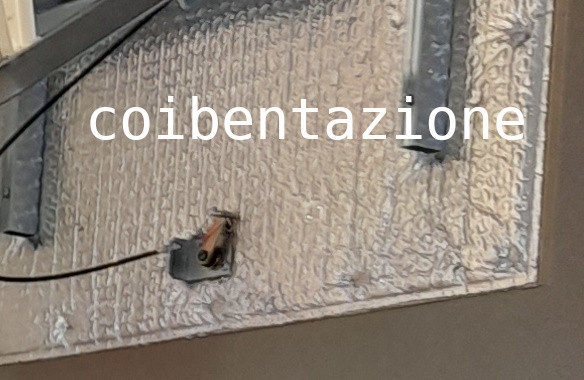

La coibentazione delle scale per terrazzo viene realizzata tramite l’applicazione interna ed integrale di un manto termo isolate termoisolante con spessore di 3 mm e W 1.27. Questo isolate multistrato in alluminio e nylon con multicamera ricopere tutti i lati interni del monoblocco. Specifichiamo che il multistrato utilizzato è certificato a bassissima emissione di formaldeide nel rispetto pieno delle norme in vigore.
La scala retrattile per terrazzo, realizzata in versione monoblocco ( un solo elemento integra tutti i componenti), facilita l’installazione in cantiere e si adatta alle varie necessità dimesionali del vostro solaio e del vostro foro lamiera.
Accessori installati nella scala per terrazzo esterno
Sulla scala per l’accesso in copertura sono presenti vari componenti che ne accentuano la qualità:
- Una guarnizione tra coperchio superiore e cassonetto che sigilla la chiusura esterna
- Due corrimani aggiuntivi all’interno del contenitore.
- I gradini intermedi per lo scavalco della soletta.
- Una serratura a cremonese di sicurezza.
- Un sistema di apertura facilitato del coperchio.
- La possibilità di aggiungere un’ulteriore isolamento da 6 cm.
- Scale adatte all’accesso esterno a fabbricati da vani inerni come corridoi e disimpegni.
La Scala retrattile da copertura di Scalarredo è la soluzione più efficace per collegare l’abitazitazione con il terrazzo o il tetto esterno. Offriamo una una scala retrattile per esterno, solida e robusta, disponibile in molte misure e dimensioni di facile montaggio e in più realizzabile anche su misura.

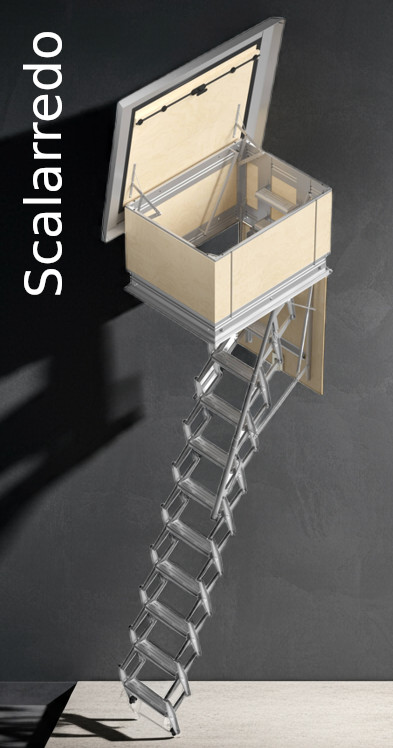

Cosa offre la scala retrattile per copertura a monoblocco per esterni
- Cassonetto in legno multistrato completo di coperchio esterno in acciaio zincato a tenuta d’acqua e resistente alle intemperie, con maniglia di apertura e chiusura.
- Cassonetto completo dei gradini (in verticale) necessari per il superamento in verticale dello spessore del solaio.
- Solidi corrimani verticali presenti all’interno del cassonetto per una sicura ed agevole salita nel tratto verticale del solaio sino all’ uscita.
- Pannello della botola in multistrato di Pioppo.
- Coibentazione integrale a richiesta.
- Guarnizioni nel coperchio apribile esterno.
- Scala a norma UNI EN 14975.
- Portata utile max. pari a 150 kg.
La scala retrattile per esterni è datta all’accesso a tetti piani .
Consente di raggiungere direttamente il tetto piano o la terrazza da un vavo dell’abirazione senza usare scale esterne certamente pericolose e scomode.
Il sistema scala per copertura esterna è in multistrato e lamiera d’acciaio 10/10 zincato. Il monolocco e deve contenere la scala chiusa. Per questa ragione la misura minima è da 55-60 cm. Inoltre per consentire la rotazione del coperchio superiore (costituito da un pannello in legno multistrato di 15 mm di prima scelta) deve rialzarsi di 15 cm dalla quota copertura.

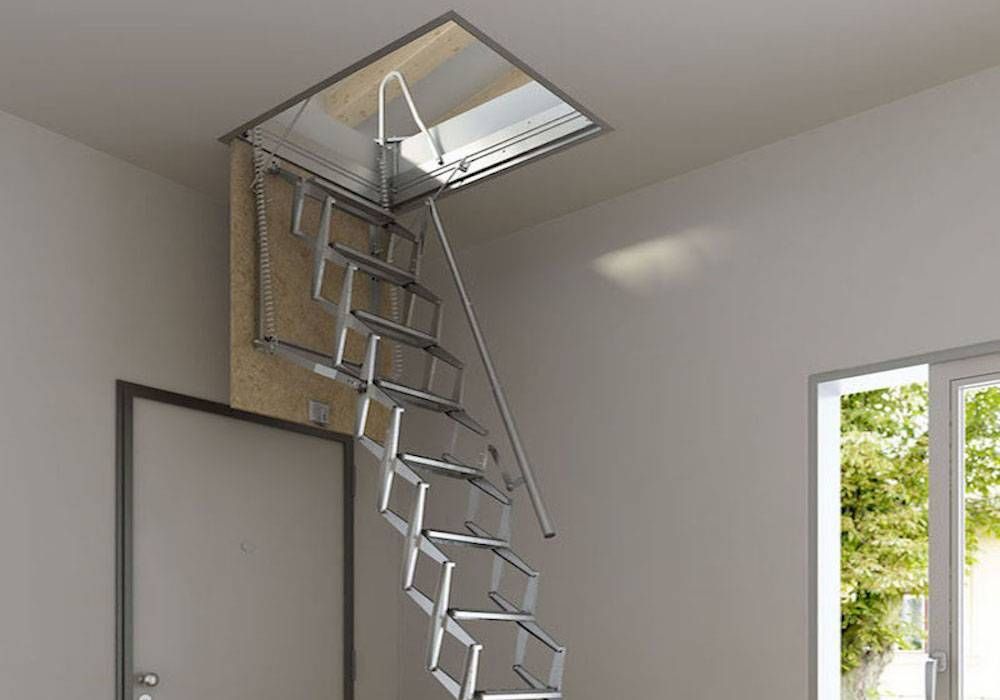

La sua struttura a pantografo , realizzata in acciaio zincato ad alta resistenza, si raccoglie facilmente all’interno del contenitore installato nel foro sul solaio manovrandola con l’asta in dotazione. Tutto questo grazie ai suoi meccanismi e alle sua leve e ai suoi comodi gradini instalati sui vari gradini che formano la retratile a forbice .
Disponibile in molte misure e in diversi modelli la scala retrattile per esterno 70×130 è adatta ad terrazzi di edifici in genere con impianti in copertura.
Misura e dimensione scale retrattili a terrazzo Easy

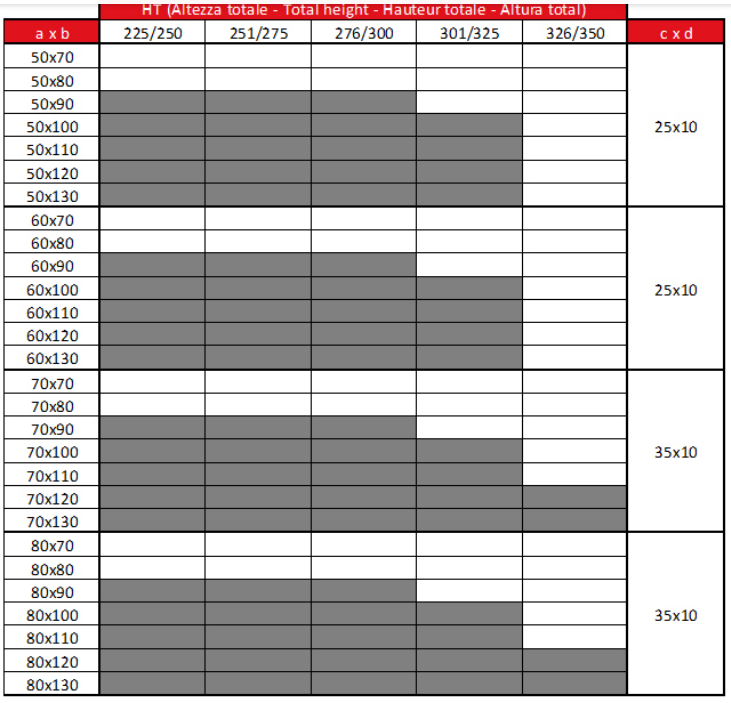

Vedete una serie di misure e dimensioni per le scale retrattili a soffitto con la struttura a pantografo. Utilizzando la casella cerca potete selezionare le dimensioni desiderate. Ad esempio digitando 70 troverete le scale con misura da 70 cm. Resta una indicazione contattate il nostro ufficio tecnico al numero 049 900 00 99 per avere conferma.
| MISURE in CM FORO nominale | LUNGHEZZA FORO B | MISURA FORO NOMINALE | ALTEZZA MASSIMA A PANTONGRAFO | ALTEZZA MASSIMA 4 ELEMENTI | MISURA INGOMBRO IN APERTURA | MISURA INGOMBRO SCALA APERTA |
|---|---|---|---|---|---|---|
| LARGHEZZA FORO A | ||||||
| 50 | 90 | 50 X 90 | 300 325 | 300 | 160 170 | 160 170 180 |
| 50 | 100 | 50 X 100 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 50 | 110 | 50 X 110 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 50 | 120 | 50 X 120 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 50 | 130 | 50 X 130 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 60 | 90 | 60 x 90 | 300 325 | 300 | 160 170 | 160 170 180 |
| 60 | 100 | 60 x 100 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 60 | 110 | 60 x 110 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 60 | 120 | 60 x 120 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 60 | 130 | 60 x130 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 70 | 90 | 70 x 90 | 300 325 | 300 | 160 170 | 160 170 180 |
| 70 | 100 | 70 x 100 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 70 | 110 | 70 x 110 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 70 | 120 | 70 x 120 | 300 325 350 | 300 325 350 | 160 170 | 160 170 180 |
| 70 | 130 | 70 x 130 | 300 325 350 | 300 325 350 375 400 425 | 160 170 | 160 170 180 |
| 80 | 90 | 80 x 90 | 300 325 | 300 | 160 170 | 160 170 180 |
| 80 | 100 | 80 x 100 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 80 | 110 | 80 x 110 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 80 | 120 | 80 x 120 | 300 325 350 | 300 325 350 | 160 170 | 160 170 180 |
| 80 | 130 | 80 x 130 | 300 325 350 | 300 325 350 375 400 425 | 160 170 | 160 170 180 |
| 90 | 90 | 90 x 90 | 300 325 | 300 | 160 170 | 160 170 180 |
| 90 | 100 | 90 x 100 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 90 | 110 | 90 x 110 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 90 | 120 | 90 x 120 | 300 325 350 | 300 325 350 | 160 170 | 160 170 180 |
| 90 | 130 | 90 x 130 | 300 325 350 | 300 325 350 375 400 425 | 160 170 | 160 170 180 |
| 100 | 90 | 100 x 90 | 300 325 | 300 | 160 170 | 160 170 180 |
| 100 | 100 | 100 x 100 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 100 | 110 | 100 x 110 | 300 325 350 | 300 | 160 170 | 160 170 180 |
| 100 | 120 | 100 x 120 | 300 325 350 | 300 325 350 | 160 170 | 160 170 180 |
| 100 | 130 | 100 x 130 | 300 325 350 | 300 325 350 375 400 425 | 160 170 | 160 170 180 |
Sulla rampa della scala per esterno e terrazzo 70×130 Easy installiamo gradini antiscivolo da 35 x 10 cm ergonomici e confortevoli.
Scale retrattili per esterno 70×130
Scala retrattile 70×130 da esterno a pantogrfo è composta generalmente con numero di gradini variabile da 9 -10- 11-12-13 gradini, e grazie a questo si adatta adatta a locali con altezze indicative di 225 e 425 cm. In fase d’ordine vi chiediamo di fornirci la misura reale della vostra scala e sarà nostra cura realizzarla per la misura richiesta già pronta alla posa.

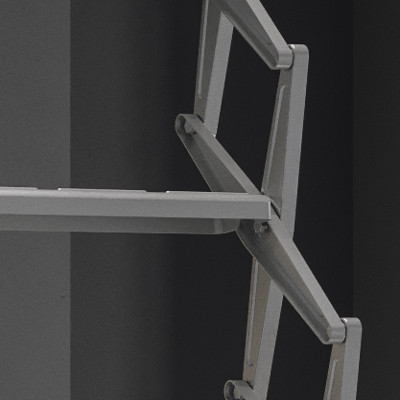

La scela retrattile per terrazzo è realizzata con una solida rampa scala a pantografoin acciaio zincato, singolo o doppio corrimano laterale, solide leve in acciao spessore 15/10, gradini anti scivolo profondi 10 cm ,singoli o doppi corrimani telescopici gradini di scavalco.

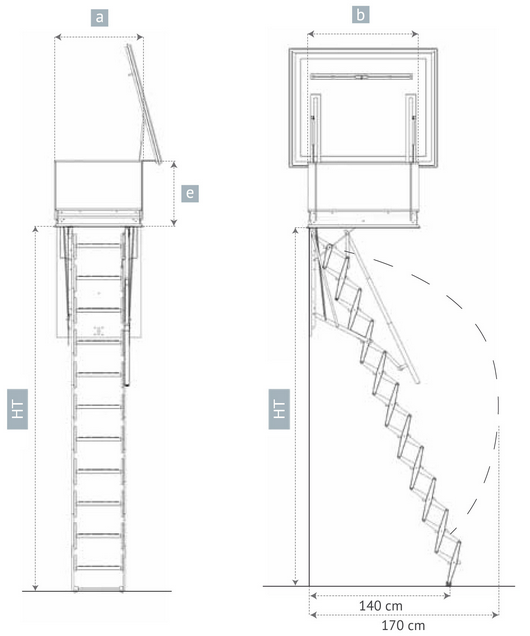

La scale per terrazzo a pantografo richiede un’apertura sul solaio minima di cm 60×90 e raggiunge altezze massime di 350 cm.
Considerando che il cassonetto ha una misura inferiore di 2 cm e la cornice è maggiore di 3 cm possiamo dire che la tolleranza è di circa 1 o 2 cm per misura. La linea di scale retrattili Easy ha una struttura a pantografo è adatta sino a 13 gradini.
Per questa ragione, a seconda delle dimensioni del foro, si adatta a locali con altezze da 225 a 350 cm.
Le scale per esterno retrattili possono esserec realizzate anche con una struttura a rampa rigida in 4 pezzi pieghevoli.
Questo modello permette la costruzione di scale retrattili con il foro solaio di dimensioni maggiori ma l’altezza masssima è di 425 cm. Conttattateci sempre per le informazioni tecniche del caso.
Se il vostro ambiente è ha una altezza maggiore di 350 cm ed esattamente sino a 425 cm è necessario optare per la struttura a 4 elementi rigidi ma restiamo a disposizione per tutti i chiarimenti necessari.
I grafici sono indicativi e solo una consulenza specifica può chiarire tutti gli aspetti. In caso di necessità contattate il nostro ufficio tecnico al nr 049 900 00 99.
Come sono realizzate le scale retrattili per esterno pieghevole rigida
La scala è prodotta con struttura rigida in 4 elementi pieghevoli impiegando in lamiera d’acciaio stampata per i gradini, poi verniciata bianco con spessore di 15/10, due montanti tubolari sezione 20x50x1, ganci di sicurezza, solide verniere di snodo, corrimani da uno o due lati integrato nella struttura, ecc. Completa la scala un sistama di molle che facilitano le manovre di apertura e choisura della scala retrattile.
Il pannello scale retrattili Easy
Si tratta dell’elemento che sigilla e maschera la scala a scala retrattile chiusa si posiziona a filo del soffitto. Si differenzia in base alle scelte fatte in sede d’ordine. Il modello standard è in multistrato 15 mm ma è disponibile in versione laccata BIANCO.
Altre misure scale retrattili da esterno su misura
Le possibili soluzioni tecniche sono tantissime e difficili da raccogliere. Ci sono dei parametri ricorrenti come ’altezza massima della scala è di tre metri, la lunghezza minima e la larghezza massima e molto altro. Chiamateci al 049 900 00 99 se necessita.
- Altezza per le scale retrattili a pantografo massima è di 350 cm.
- Altezza per le scale retrattili pieghevoli a 4 pezzi è di 425 cm.
- Larghezza minima scale retrattili del foro è 45 cm anche se per le scale da terrazzo è fortemente sconsigiat una misura inferiore a 60×90.
- Lunghezza minima scale retrattili del foro è 70 cm
- Larghezza massima scale retrattili del foro è 100 cm
- Lunghezza massima scale del foro è 150 cm.
Scale personalizzate retrattili per esterno
Si possono produrre scale retrattili con dimensioni con una richiesta specifica. Facendo riferimenti ai limiti costruttivi sopra indicati, solo con una consulenza specifica è possibile formulare una proposta corretta. Vi preghiamo di chiamarci al nr 049 900 00 99 e vi daremo tutte le indicazioni.
Potrete inviarci immagini e schizzi di misure e spazi a disposizione. Si tratta di rilevare la larghezza del foro lato A , la lunghezza lato B, lo spessore della soletta e l’altezza da pavimento a soffitto. Con una immagine verifichiamola presenza di ostacoli o latri impedimenti.
Installazione scale retrattili
Qui trovate il LINK alla pagina con le istruzioni di installazione.
Come installare le scale retrattili posa corretta.
Vedete nella galleria lo schema del fissaggio al solaio. Come prima cosa si installa la serratura in dotazione e poi si solleva la scala intera, poi si deve solo serrare le staffe. Semplice e fatto. Il telaio non va murato in maniera assoluta !!.
NOTA BENE:COSE DA CONSIDERE PER LA SICUREZZA
Le scale retrattili vanno posizionate in ambienti protetti, lontane da vuoti (trombe scale ad esempio ) vanno regolate tassativamente con la pendenza di 65 gradi e che i tiranti rompi tratta siano in appoggio, assicurare una buona superficie di appoggio, verificare annualmente tutti i meccanismi e il serraggio, in caso di ambienti di lavoro e simili contattare preventivamente il tecnico della sicurezza aziendale. Le scale a scomparsa sono prodotte secondo le norme vigenti “Normative Europee UNI EN 14975:2007” con test a 260kg e portata di 150 kg. Se avete dubbi siamo a disposizione per una consulenza specifica.
