Scale retrattili 70×100 rigide
Le scale retrattili 70×100 rigide adatte a un foro solaio 70 x 100 sono una soluzione ideale per chi ha la necessità di utilizzare soffitte e sottotetti in maniera comoda e agevole. Questa scala a botola per soffitta è progettata per essere comoda, sicura e di facile utilizzo. Ha la funzione a scomparsa e quando non serve è chiusa nella soffitta e non ha alcun ingombro nei locali sottostanti. La scala retrattile rigida a 4 elementi ha comodi e ampi gradini.

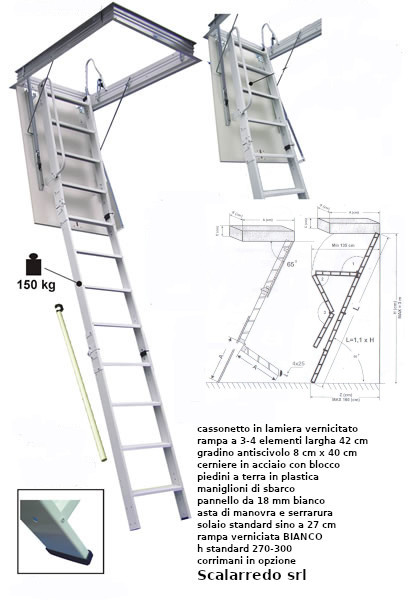

La larghezza dei gradini misura cm 8 x 42 sono installati su una struttura pieghevole divida in 3 o 4 pezzi pieghevoli in base alle nominali del foro solaio. Per la misura con lunghezza 100 cm o nei casi di altezza di cm 300 è sempre divisa in 4 pezzi mentre per le altre dimensioni, le scale retrattili rigide Plus, con lunghezza foro solaio da cm 110 120 130 e altezza sino a cm 270 gli elementi pieghevoli sono tre. Le strutture rigide delle scale retrattili pieghevoli Plus sono prodotti in acciaio stampato con spessore 12/10 sagomati nella sezione da 20×80.

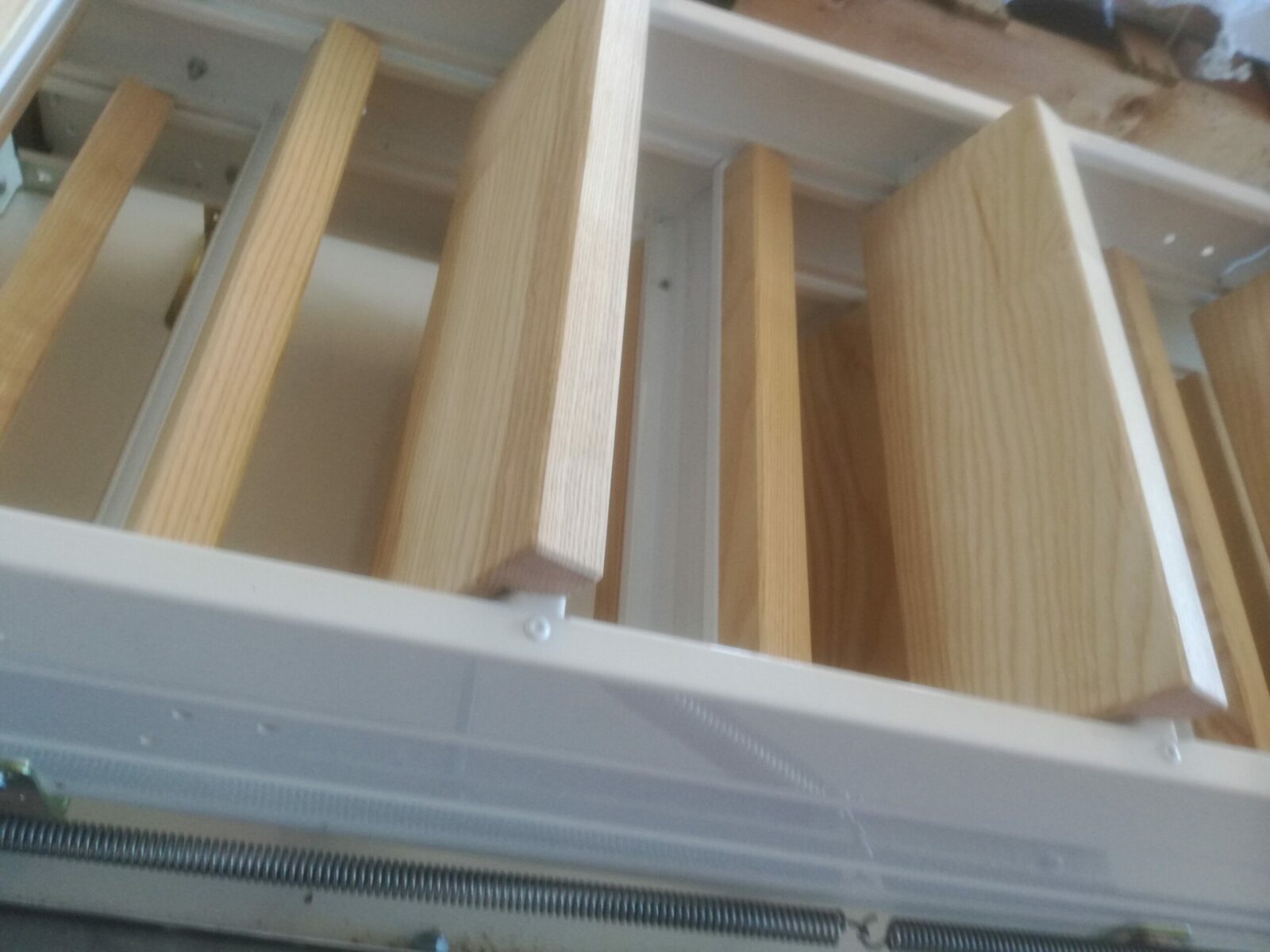

Tutti i profili delle scale retrattili rigide Plus sono fornite con gradini antiscivolo da cm 8×42 in metallo verniciati di Bianco. In opzione, sulle nostre scale retrattili rigide sono installabili gradini in legno di Frassino da 13 cm.

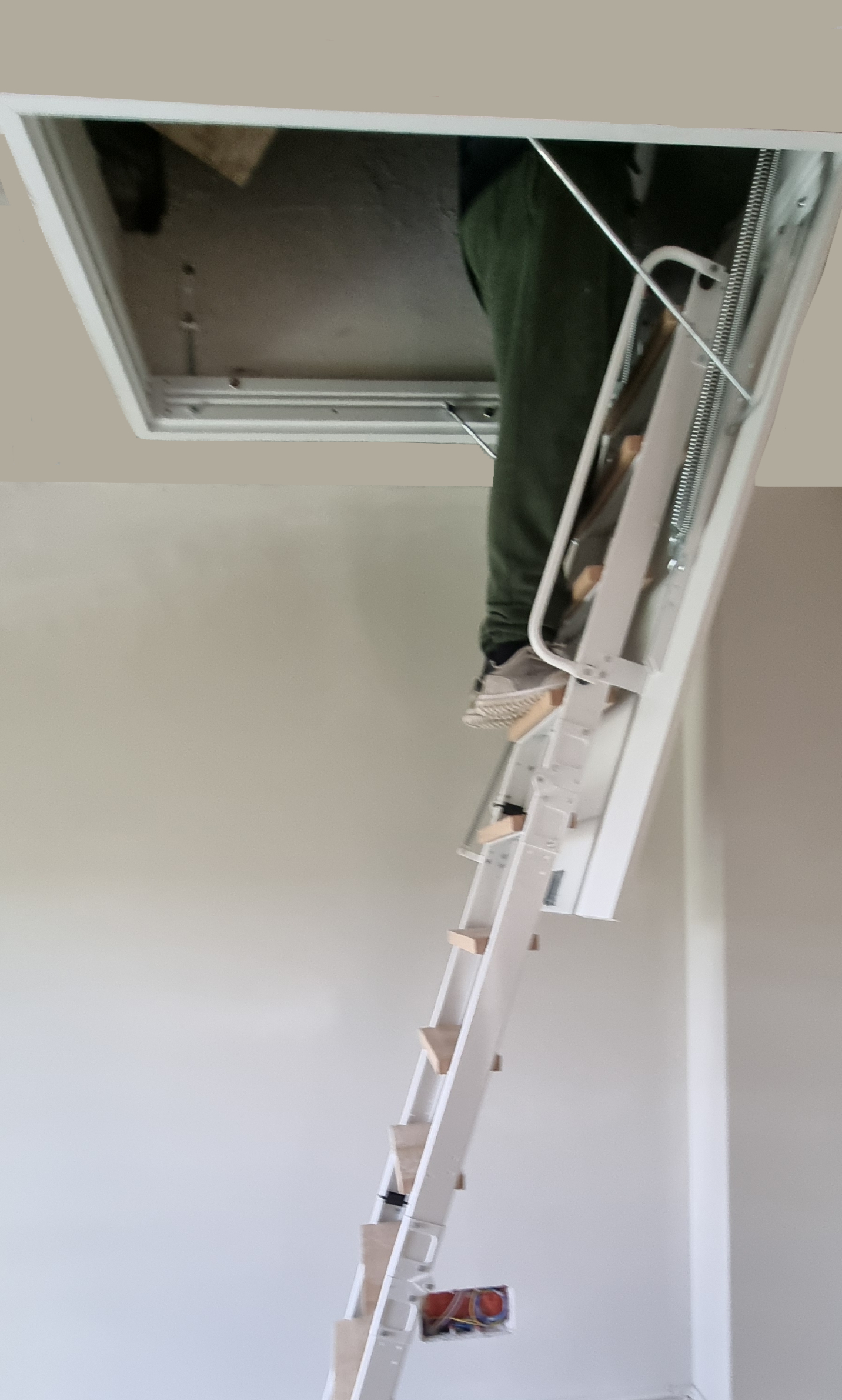

L’applicazione dei gradini in legno massiccio della sezione di 14 cm allarga la pedata e migliora l’aspetto della scala retrattile pieghevole Plus.
Video scala retrattile rigida scale retrattili pieghevole
Vedere un video di come si utilizza una scala retrattile pieghevole serie Plus con rampa rigida a 4 segmenti. La scala è totalmente bianca, anche la cornice e il telaio a soffitto è bianco. Inoltre è rifinito anche il pannello di BIANCO sia dentro che fuori.
La sua struttura a rampa unica, realizzata in acciaio verniciato BIANCO ad alta resistenza, si raccoglie ripiegandosi della botola rientrando nel foro sul solaio. Questo grazie ai suoi meccanismi e alle sua leve e ai suoi solidi snodi e il tutto con una manovra semplice e senza sforzo.
Disponibili in molte misure e in diversi modelli la scala retrattile a rampa 70 x 100 è adatta ad abitazioni e ai piccoli spazi in generale.
Utilizziamo materiali di prima qualità. Questa scelta ci permette di dare, alla nostra scala retrattile rigida, una lunga durata nel tempo e un’ottima praticità d’utilizzo rendendo semplice l’accesso alla soffitta e in totale sicurezza.
Per facilitare il montaggio dotiamo le scale retrattili a soffitto rigide di un cassonetto perimetrale con funzione di supporto, sostegno e cornice di finitura del foro. Sul cassonetto delle scale retrattili trovate 4 tiranti che permettono di ancorare facilmente la scala al soffitto e la coppia di maniglioni di sbarco. In fine grazie al pannello della botola la scala retrattile si sigilla e nasconde la struttura pieghevole rigida. Il pannello e le cornici del telaio delle scale retrattili Plus sono verniciati di bianco. Per i pannelli delle scale retrattili plus sono disponibili modelli coibentati e guarnizioni perimetrali. Con l’aggiunta di questo accessorio diventano scale retrattili coibentate e isolate.
Misura e dimensione scale retrattili a soffitto
Vedete una serie di misure e dimensioni per le scale retrattili a 4 pezzi con la struttura a rampa rigida. Utilizzando la casella cerca potete selezionare le dimensioni desiderate. Ad esempio digitando 70 troverete le scale con misura da 70 cm. Resta una indicazione contattate il nostro ufficio tecnico al numero 049 900 00 99 per avere conferma.
| MISURE in CM LARGHEZZA FORO A MOD PLUS ELEMENTI | LUNGHEZZA FORO B MOD PLUS ELEMENTI | MISURA FORO NOMINALE PLUS ELEMENTI | ALTEZZA MASSIMA ELEMENTI PLUS SOFFITTO | LARGHEZZA GRADINO METALLO | GRADINO IN LEGNO FRASSINO SPAZZOLATO | INGOMBRO ARCO IN APERTURA | INGOMBRO A TERRA SCALA APERTA |
|---|---|---|---|---|---|---|---|
| 60 | 100 | 60 x 100 | 300 | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 60 | 110 | 60 x 110 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 60 | 120 | 60 x 120 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 70 | 100 | 70 x 100 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 70 | 110 | 70 x 110 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 70 | 120 | 70 x 120 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 70 | 130 | 70 x 130 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 80 | 100 | 80 x 100 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 80 | 110 | 80 x 110 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 80 | 120 | 80 x 120 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 80 | 130 | 80 x 130 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 90 | 100 | 90 x 100 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 90 | 110 | 90 x 110 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 90 | 120 | 90 x 120 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 90 | 130 | 90 x 130 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 100 | 100 | 100 x 100 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 100 | 120 | 100 x 120 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 100 | 130 | 100 x 130 | 300 in 4 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 140 |
| 60 | 110 | 60 x 110 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 60 | 120 | 60 x 120 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 70 | 110 | 70 x 110 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 70 | 120 | 70 x 120 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 70 | 130 | 70 x 130 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 80 | 110 | 80 x 110 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 80 | 120 | 80 x 120 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 80 | 130 | 80 x 130 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 90 | 110 | 90 x 110 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 90 | 120 | 90 x 120 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 90 | 130 | 90 x 130 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 100 | 120 | 100 x 120 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
| 100 | 130 | 100 x 130 | 270 in 3 elementi | 8x42 o 8 x 42 | 13x42 o 13 x 42 | 170 | 130 |
Qui vedete una tabella con le misure realizzabili per il modello PLUS a retrattile a tre o quattro elementi rigidi pieghevoli. Inserendo in dato richiesto nella casella cerca si evidenziano le misure cercate. Ad esempio con 70 vengono selezionate le misure da 70 cm.
Questa scala retrattile a soffitto rispetta le normative europee EN 131 ed EN 14975:2006 che prevedono una portata certificata di 150 Kg e test a 260kg.
Una particolare innovazione esclusiva delle nostre scale retrattili rigide Plus è il sistema di produzione della scala retrattile con struttura a rampa e dei montanti consistente in una giunzione meccanica con incastro dei gradini sui montanti. Con questa metodologia si evitano le problematiche tecniche ed estetiche delle comuni saldature.
Vengono inoltre installati una serie di bracci e molleggi ne assicurano una facile manovra ridicendo al minimo lo sforzo.
La scala retrattile a 4 elementi PLUS è la prima scelta per ch desidera una scala per soffitta solida e bella. Sono disponibili un’ampia gamma di accessori che spaziano dalla coibentazione ai gradini in legno e alle balaustre di protezioni superiori.
Scale retrattili rigide montaggio.
Qui trovate il link alla pagina con le istruzioni per il montaggio delle scale retrattili.
Sulla rampa della scala per soffitta 70×100 PLUS pieghevole installiamo gradini antiscivolo da 42 x 8 cm ergonomici e confortevoli e cerniere stampate in Acciano ad alta resistenza. La finitura con verniciatura a polveri biancho la protegge dalla corrosione e ne migliora l’aspetto.
Come sono realizzate le scale retrattili a 3 0 4 pezzi Plus
La scala è prodotta con struttura a rampa rigida impiegando in lamiera d’acciaio stampata poi verniciata con spessore di 12/10. Le strutture a montante a C stampate sono poi collegate con rivetti e appositi alloggiamenti a incastro.
Il pannello scale retrattili Plus
Si tratta dell’elemento che sigilla e maschera la scala a scala retrattile chiusa si posiziona a filo del soffitto. Si differenzia in base alle scelte fatte in sede d’ordine. Il modello standard è si serie versione tutto BIANCO dal telaio alla cornice e al pannello.
Scale retrattili posizionamento da interno
Le scale retrattili sono pensate per essere posizionate in ambienti protetti. Se è necessario è possibile integrare la scala con un elemento aggiuntivo che la sigilla e la rende idonea all’accesso l’esterno di coperture o tetti piani.
Altre misure scale retrattili su misura
Le possibili soluzioni tecniche sono tantissime e difficili da raccogliere. Ci sono dei parametri ricorrenti come ’altezza massima della scala è di tre metri, la lunghezza minima e la larghezza massima e molto altro. Chiamateci al 049 900 00 99 se necessita.
- Altezza per le scale retrattili a pantografo massima è di 350 cm.
- Altezza per le scale retrattili pieghevoli a 4 pezzi è di 425 cm.
- Larghezza minima scale retrattili del foro è 45 cm.
- Lunghezza minima scale retrattili del foro è 70 cm
- Larghezza massima scale retrattili del foro è 100 cm
- Lunghezza massima scale del foro è 150 cm.
Scale personalizzate
Si possono produrre scale retrattili con dimensioni con una richiesta specifica. Facendo riferimenti ai limiti costruttivi sopra indicati, solo con una consulenza specifica è possibile formulare una proposta corretta. Vi preghiamo di chiamarci al nr 049 900 00 99 e vi daremo tutte le indicazioni.
Potrete inviarci immagini e schizzi di misure e spazi a disposizione. Si tratta di rilevare la larghezza del foro lato A , la lunghezza lato B, lo spessore della soletta e l’altezza da pavimento a soffitto. Con una immagine verifichiamola presenza di ostacoli o latri impedimenti.
Come installare le scale retrattili posa corretta.

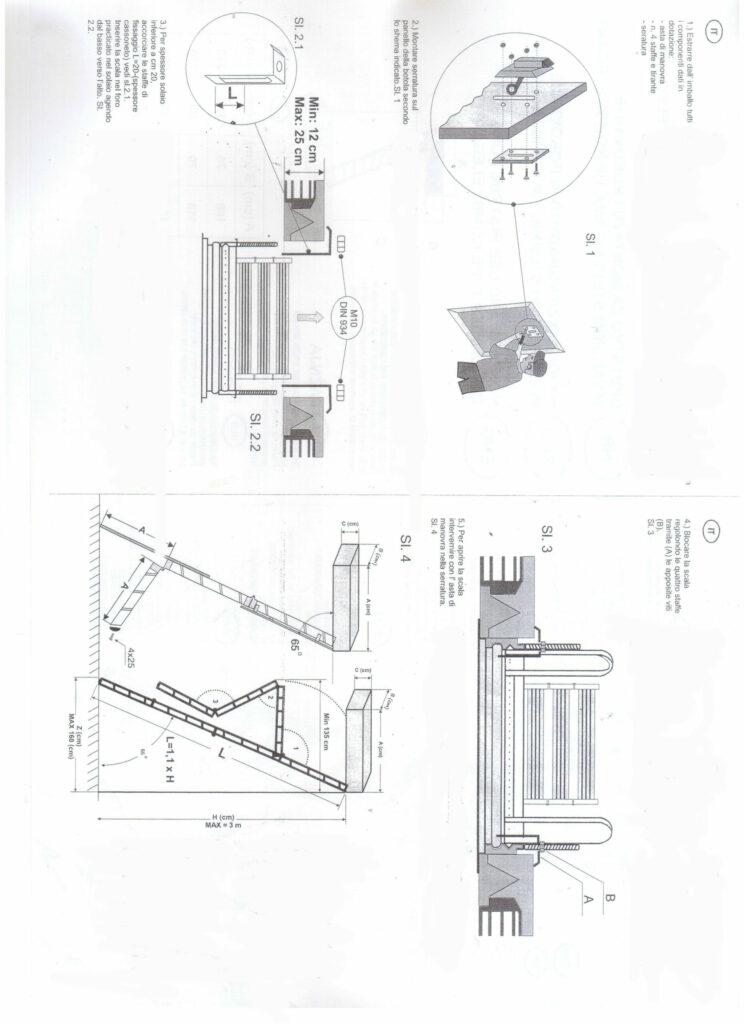

Vedete nella galleria lo schema del fissaggio al solaio. Come prima cosa si installa la serratura in dotazione e poi si solleva la scala intera, poi si deve solo serrare le staffe. Semplice e fatto. Il telaio non va murato in maniera assoluta !!.
NOTA BENE:COSE DA CONSIDERE PER LA SICUREZZA
Le scale retrattili vanno posizionate in ambienti protetti, lontane da vuoti (trombe scale ad esempio ) vanno regolate tassativamente con la pendenza di 65 gradi e che i tiranti rompi tratta siano in appoggio, assicurare una buona superficie di appoggio, verificare annualmente tutti i meccanismi e il serraggio, in caso di ambienti di lavoro e simili contattare preventivamente il tecnico della sicurezza aziendale. Le scale a scomparsa sono prodotte secondo le norme vigenti “Normative Europee UNI EN 14975:2007” con test a 260kg e portata di 150 kg. Se avete dubbi siamo a disposizione per una consulenza specifica.
